Mengatur Hikvision DVR / Encoder Anda agar bekerja dengan sistem Eagle Eye Anda. Untuk mendapatkan firmware untuk Encoder / DVR Anda, Silakan hubungi departemen dukungan kami di 512-473-0501. Saat menghubungi kami, pastikan untuk memiliki nomor model Encoder / DVR Anda. Ini akan membantu mempercepat proses pengaturan. Setelah Anda menghubungi Eagle Eye Networks dan mendapatkan firmware untuk sistem Anda, kami dapat melanjutkan dengan pengaturan dan instalasi.

Di atas adalah encoder Hikvision. Konektor BNC di sisi kiri (jika menghadapinya dari belakang) digunakan untuk menghubungkan kamera TVI Anda ke sistem. Di sisi kanan, kami memiliki port Lan. Untuk terhubung ke Encoder, Anda memerlukan kabel ethernet standar.

Menghubungkan ke DVR / Encoder Hikvision Anda untuk Konfigurasi

Silakan unduh dan pastikan Anda memiliki firmware yang benar untuk unit Hikvision Encoder / DVR Anda sebelum melanjutkan dengan panduan ini. Anda tidak akan memiliki Internet setelah menghubungkan ke Encoder / DVR jika Anda terhubung ke internet dari kabel Ethernet. Ini normal dan dimaksudkan. Untuk terhubung ke Encoder / DVR, kita perlu mengatur alamat IP komputer kita ke alamat statis. Alamatnya adalah 192.168.1.1 Untuk mengatur alamat IP Anda ke alamat statis, harap ikuti langkah-langkah ini.

Klik Mulai Menu> Panel Kontrol> Jaringan dan Pusat Berbagi. (Untuk Windows 8 dan lebih tinggi, cari dan buka Control Panel dan pilih Network And Internet).

Klik Ubah pengaturan adapter.

Right-click on Local Area Connection and click on Properties.

Pilih Internet Protocol Version 4 (TCP / IPv4) dan klik Properties.
Pilih "Gunakan alamat IP berikut" dan masukkan alamat IP 192.168.1.10. Klik OK dan tutup jendela properti Local Area Connection.

Setelah mengatur alamat IP Anda, kami siap terhubung ke Encoder / DVR. Sambungkan laptop Anda ke unit dengan meletakkan satu ujung kabel ethernet ke port LAN unit, dan ujung lainnya ke kartu jaringan Anda.

Mengatur Kata Sandi

Untuk mengakses Encoder / DVR, Silakan gunakan INTERNET EXPLORER. Anda akan menemui sedikit masalah dalam menggunakan browser ini.

Arahkan ke 192.168.1.64 di INTERNET EXPLORER.

Anda harus mengatur kata sandi yang mudah diingat. Standar kami adalah admin123. Tekan Batalkan pada pertanyaan keamanan untuk memotong mengisi ini. Anda dapat mengisinya sebagai brankas tambahan yang gagal, tetapi itu tidak diperlukan.

Buka tab konfigurasi Encoder / DVR, lalu keamanan. Anda akan melihat kotak centang dengan "Illegal Login Lock" di sebelahnya. Harap pastikan kotak ini tidak dicentang.

Setelah mengosongkan kotak, buka Pemeliharaan, lalu Tingkatkan. Kami sekarang akan memutakhirkan firmware dari Encoder / DVR. Silakan gunakan file yang disediakan untuk Anda oleh Dukungan Teknis Eagle Eye Networks. Tekan tombol Upgrade, dan tunggu prosesnya selesai. Unit akan reboot setelah selesai.

Setelah Encoder / DVR reboot, kembali ke halaman Maintenance. Kita perlu melakukan default Encoder / DVR. Default Encoder / DVR dan tunggu sampai reboot.

Ketika telah reboot, Buka tab konfigurasi Encoder / DVR, lalu keamanan. Jika Aktifkan Kunci Masuk Ilegal bukan pilihan setelah Anda mem-flash firmware, firmware tidak menyala dengan benar ke unit.

 Tolong ulang unit dengan firmware yang sesuai, dan coba lagi.
Ketika Encoder / DVR memiliki kotak centang FILLED untuk "Aktifkan Kunci Masuk Ilegal", Encoder / DVR telah di-flash dengan benar. Nonaktifkan pengaturan ini untuk perlindungan Anda, lalu tekan save.

Mengaktifkan ONVIF

Kami sekarang akan mengaktifkan ONVIF pada Encoder / DVR. Untuk mengaktifkan ONVIF, buka tab Network di konfigurasi, lalu Advanced Settings, lalu Integration Protocol di kanan atas.

Tekan kotak centang yang bertuliskan, "Aktifkan ONVIF". Ini mengaktifkan ONVIF pada unit. Setelah mencentang kotak ini, kita perlu menambahkan pengguna ONVIF.

Ada tabel pengguna di bawah kotak centang. Anda harus menambahkan pengguna. Anda dapat menambahkan pengguna menggunakan kredensial default Anda, tetapi untuk tujuan ini kami sarankan menggunakan kredensial ini.

JIKA Anda menggunakan audio pada Encoder / DVR, pengguna sistem dan pengguna ONVIF harus sama. Jika Anda menggunakan audio pada kamera apa pun, GUNAKAN PENGGUNA DAN PASSWORD YANG SAMA UNTUK SEMUA.

Nama pengguna: onvif
Kata sandi: onvif1234
Level: Administrator

Setelah Anda memasukkan informasi yang diperlukan, silakan tekan simpan. Jika Anda menggunakan browser lain selain Internet Explorer, itu mungkin tidak menyimpan.

Kami memiliki satu langkah terakhir sebelum kami mengkonfigurasi kamera. Kami perlu memverifikasi bahwa pengaturan telah disimpan pada Encoder / DVR. Anda harus menavigasi ke sisi kiri halaman, di mana bilah samping bertuliskan "Pengaturan Dasar" di bawah "Jaringan". Silakan klik "Pengaturan Dasar". Setelah halaman dimuat, silakan kembali ke sidebar halaman dan tekan "Pengaturan Lanjut". Kemudian tinjau halaman dan verifikasi apakah "Aktifkan Onvif" masih diperiksa.

Mengkonfigurasi Kamera

Kami berada di langkah terakhir dari proses pengaturan. Kita perlu mengatur stream kamera ke konfigurasi yang tepat.

Saat berada di menu konfigurasi, buka Video / Audio. Anda akan melihat drop down untuk "Kamera 1". Di sinilah Anda memilih kamera Anda. Di bawah drop down pilihan kamera, ada pengaturan yang terdaftar sebagai Video Encoding. Pengaturan harus mengatakan "H265". Kita perlu mengaturnya ke H264. Silakan setel ke H264, dan tekan save.

Kita perlu mengatur semua input sistem ke H264.
Pilih kamera lain di menu drop down dan atur ke H264.
Setelah Anda melakukan ini untuk semua input Anda, kami dapat melanjutkan ke langkah berikutnya.

Kami sekarang akan menghapus pengaturan OSD untuk mencegah perekaman gerakan yang tidak perlu.

Buka tab konfigurasi, lalu Gambar, lalu pengaturan OSD. Akan ada kamera drop down di halaman, pergi ke Camera 1 terlebih dahulu. Anda kemudian perlu menghapus centang "Nama Tampilan" dan "Tanggal Tampilan". Setelah menghapus centang ini, tekan Simpan. Ini perlu dilakukan untuk semua kamera. Tekan drop down dan pilih kamera lain. Hapus centang "Nama Tampilan" dan "Tanggal Tampilan" untuk semua kamera Anda yang lain.

Kami hampir selesai mengkonfigurasi unit. Kami perlu mengatur alamat IP unit ke DHCP. Anda dapat melakukan ini di Jaringan> Pengaturan dasar. Tekan kotak centang DHCP. Tekan save dan biarkan unit reboot.

Setelah Anda mengatur unit ke DHCP, silakan cabut unit dari komputer Anda. Setelah mencabut unit untuk komputer Anda, hubungkan unit ke CamLAN dari Eagle Eye Bridge. Anda kemudian perlu mengatur laptop Anda ke DHCP. Silakan ikuti langkah-langkah dalam "Mengonfigurasi Encoder / DVR Anda" untuk sampai ke pengaturan IP Anda. Kemudian atur koneksi Anda ke “Dapatkan alamat IP secara otomatis”.

Mengkonfigurasi Unit pada Dashboard VMS Eye Eagle

Menambahkan Hikvision NVR / Encoder Anda
Di Dasbor Mata Elang Anda, Anda akan melihat Kamera Hangzhou Hikvision Digital Technology Co, Ltd tersedia untuk ditambahkan.

 Jika Anda tidak melihat DVR / Encoder, silakan periksa pengaturan Protokol Integrasi menggunakan Internet Explorer. Anda tidak akan dapat terhubung ke Encoder / DVR menggunakan laptop sampai Anda menghubungkan diri Anda ke jaringan CamLAN kami.


Jika Anda dapat melihat Hangzhou Hikvision Digital Technology Co, Ltd Encoder / DVR tersedia untuk ditambahkan, selamat. Tekan tombol tambah hijau untuk menambahkannya ke Bridge / CMVR Anda. Pertama-tama Anda akan melihat Encoder / DVR mencari pandangan untuk ditambahkan. Ini normal.

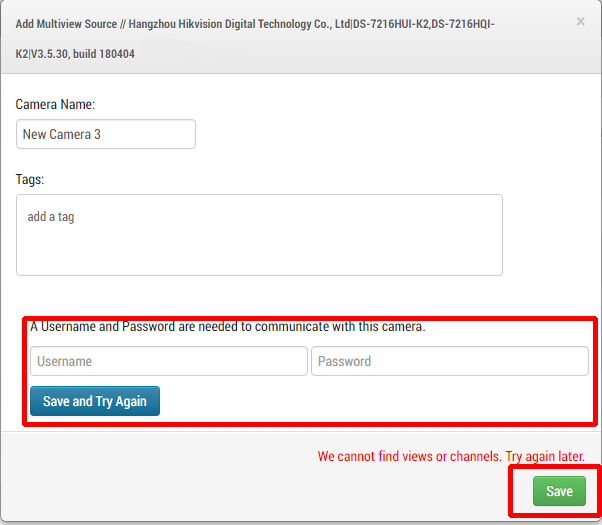

Anda kemudian akan melihat kesalahan yang menyatakan “Kami tidak dapat menemukan tampilan atau saluran. Coba lagi nanti." Kami dapat mengabaikan kesalahan ini dan mengatur nama pengguna dan kata sandi ONVIF. Jika Anda telah menyetelnya ke default biasa, itu akan menjadi:
Nama pengguna: onvif
Kata sandi: onvif1234

Masukkan nama pengguna dan kata sandi di dalam bidang yang sesuai, dan tekan "Simpan dan Coba Lagi". Anda mungkin perlu menekan tombol ini dua kali.

Setelah menekan "Simpan dan Coba Lagi", Anda akan melihat Encoder / DVR mencari tampilan seperti langkah pertama kami dalam menambahkannya.

Ini kemudian akan menunjukkan kepada Anda semua tampilan yang dapat ditambahkan. Saya menggunakan DVR 16 saluran sebagai contoh. Saya akan menambahkan satu kamera dengan menekan kotak centang di sebelah "Saluran 1". Setelah menekan kotak centang, Anda perlu menekan tombol simpan hijau. Anda juga dapat memeriksa "Pilih Semua" untuk memilih semua saluran Anda yang terdaftar.

 Ini kemudian akan menyimpan kamera ke Dashboard Mata Elang. Tampilan "Kamera 1" mungkin tampak tidak aktif selama beberapa menit karena caching data di jembatan. Harap segarkan halaman dan kamera akan muncul sebagai tanda centang hijau. Ini menandakan bahwa kamera telah ditambahkan dengan benar, dan Anda telah berhasil mengatur Encoder / DVR.

Encoder / DVR harus siap digunakan. Jika Anda mengalami masalah setelah mengikuti panduan ini, silakan hubungi dukungan di contact person.
